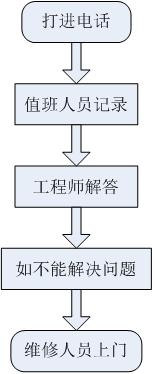

上海高晶金屬探測設備有限公司擁有完善的售后服務系統并在廣州辦事處及時處理客戶問題。設有維護工程師，隨時為客戶解決技術問題、機器故障，承諾終身維護、一年免費維修，設有24小時售后服務熱線電話，以便客戶隨時咨詢。
本公司免費熱線電話：400-820-0150
一 開機
電源開關如圖1所示，從圖2所示位置順時針旋轉90度實現開機操作。
開機 關機
二 關機
如圖2所示，開機后，從圖1所示位置逆時針旋轉90度，實現關機操作。
三 操作界面
屏： 顯示各功能菜單、子菜單等信息。
2 A/B通道： 為信號大小指示條，顯示產品信號大小或產品中異物雜質信號大小。當該信號達到一定量值時機器自動發出報警聲或附加排斥動作。
3 方向按鈕： 包括上“∧”，下“∨”，左“＜”，右“＞”四個按鈕。使用該組按鈕可實現菜單切換、參數大小設置等功能。
4 功能按鈕：“啟動”→按一次，傳送帶運轉；“停止”→按一次，傳送帶停止。
四 靈敏度設置
1 選擇<產品設定>菜單，按確定；
2 選擇<產品xx>選項，按確定；
3 選擇<手動設定>選項，按確定；
4 選擇<A通道>或<B通道>，按確定；
5 通過按方向按鈕，設置A/B通道的靈敏度大小，設定好后按確定保存參數，退出。
五 自學習功能
1 選擇<產品設定>菜單，按確定；
2 選擇<產品xx>選項，按確定；
3 選擇<自學習>選項，按確定；
4 選擇<普通產品自學習>，按確定；
5 等待3秒后將待測產品放在傳送帶上，放1次即可；
6 10秒后自學習完成，按退出返回上級菜單；
7 按照上面第四項中步驟設置A/B通道的靈敏度大小，設定好后按確定保存參數，退出。其中一個通道靈敏度已自動設定為0，不用修改，只需設定另一通道的靈敏度大小。
Δ特別提示：自學習開始后等待3秒再將待測產品放在傳送帶上，自學習效果最佳。自學習開始前需按下電源開關下方的藍色按鈕及黃色按鈕。
六 產品檢測
1 選擇<產品檢測>菜單，按確定；
2 選擇<產品xx>選項，按確定；
3 進入產品檢測界面，按啟動按鈕，傳輸帶開始運行；
4 依次放入產品開始檢測。
七 空機靈敏度測試
1 選擇<產品檢測>菜單，按確定；
2 選擇<產品xx>選項，按確定；
3 進入產品檢測界面，按啟動按鈕，傳輸帶開始運行；
4 在傳輸帶上放入該產品的規定靈敏度測試塊，重復放置3次；
5 若每次都能穩定報警，則空機測試合格；否則，靈敏度設置不正確，請重設靈敏度。
八 注意事項
1 使用獨立的電源線，不要與其他易產生噪聲的設備（如大型馬達等）共用電源線；
2 確保電源接地良好，且單獨接地。
九 電源要求
1 使用前確認輸入電壓要求：AC200V~240V，50/60Hz；
2 電源插頭接地，接地線用直徑1.6mm的軟銅線或采用具有等同強度、不易腐蝕的金屬線，接地阻抗必須小于100Ω。
十 環境要求
1 電源電壓波動范圍(-15%～+10%)；
2不易發生振動的場合，遠離振蕩源；
3 附近沒有調頻電機或能產生電磁波輻射的設備。
1. 儀器首次使用為什么要自學習？
食品工業使用原材料十分繁多，如蔬菜、水產品、禽類、肉類等原材料。這些產品通常含有大量水分，及富含各種金屬礦物質，而這些金屬礦物質及水分通過金屬探測儀時即使不含有有害金屬也會產生信號，從而引起儀器誤報警。為了消除這種誤報警，GJ-IIIN數字式金屬探測儀設計了產品補償調節功能，即自學習功能。
通過對合格產品的自學習，金屬探測儀可以自動收集該產品的信息，最后得出一個合適的相位參數。儀器利用相位參數可以起到抑制產品信號的作用。使合格產品通過探測頭時儀器不報警，含有有害金屬雜質通過時能準確報警。
總之自學習是為了消除產品效應對儀器的影響，提高儀器對有害金屬的檢測靈敏度。
2. 什么產品需要自學習？
食品類的大部分產品都要自學習，如果凍、水餃、奶酪、巧克力等產品。塑料類產品、橡膠類產品不需要自學習。
3. 對一種新產品首次檢測如何判斷是否需要自學習？
⑴ 首先設置對該新產品檢測時需要的合適靈敏度。
⑵ 檢查儀器空機運轉是否穩定，是否報警。若空機運轉穩定且不報警，該合格新產品通過時報警，主要原因?yàn)樵撔庐a(chǎn)品的參數設置不正確，導致誤報警。判斷得出該新產品需要自學習。
⑶ 檢查儀器空機運轉是否穩定，是否報警。若空機運轉穩定且不報警，該合格新產品通過時也不報警，則說明該新產品不需要自學習。
⑷ 自學習步驟請查閱產品配套快速使用指南或本說明書3.2.2章節內容。
4. 如何存儲產品設置參數？
⑴ 選擇<產品設定>菜單，按確定；
⑵ 選擇<產品xx>選項，按確定；
⑶ 選擇<手動設定>選項，按確定；
⑷ 選擇<A通道>或<B通道>，按確定。該選項主要設定產品靈敏度參數；
⑸ 通過按方向按鈕，設置A/B通道的靈敏度大小，設定好后按確定保存參數，退出。按下確定按鈕后機器會自動保存所設參數。
5．頻繁更換產品檢測類型，如何設置產品參數？
⑴ 首先判斷該產品是否為以前批量檢測過的產品種類。
⑵ 是以前批量檢測過的產品，則按以下步驟進行：
① 選擇<產品檢測>菜單，按確定；
② 選擇<產品xx>選項，按確定；該項選擇以前批量檢測過的產品編號；
③ 進入產品檢測界面，按啟動按鈕，傳輸帶開始運行；
④ 依次放入產品開始檢測。
⑶ 不是以前批量檢測過的產品，是新產品，則按上面第3問題解答方法判斷是否需要自學習。如不需自學習則按以下步驟進行：
① 選擇<產品設定>菜單，按確定；
② 選擇<產品xx>選項，按確定；
③ 選擇<手動設定>選項，按確定；
④ 選擇<A通道>或<B通道>，按確定。該選項主要設定產品靈敏度參數；
⑤ 通過按方向按鈕，設置A/B通道的靈敏度大小，設定好后按確定保存參數，退出；
⑥ 開始產品檢測，按照正常的產品檢測步驟進行即可。
⑷ 是新產品，需要自學習，則先進行自學習，然后設置合適靈敏度，開始產品檢測。
1. 故障檢查分析
⑴ 使傳送帶停止運轉，如儀器報警停止，則不穩定是由機架引起的；
⑵ 如傳送帶停止后儀器仍然報警，則不穩定是由儀器引起的。
2. 故障解決方法
⑴ 由機架引起的不穩定，請檢查以下內容：
① 機架撐腳是否撐緊，機架是否平穩；
② 機架螺絲是否有松動現象；
③ 輸送帶是否摩擦探頭內壁或底部；
④ 輸送帶是否受污染，當輸送帶內外側混有金屬時會導致儀器周期性報警。如果傳送帶停止則儀器不報警，開動傳送帶后總是在固定位置處開始報警，則可以判斷探頭位置處輸送帶上混有金屬。這時可以用清潔毛巾蘸上酒精擦洗輸送帶的正反面，直至儀器不誤報警。
⑵ 由儀器引起的不穩定，請檢查以下內容：
① 電源接地是否良好；
② 儀器放置地坪是否受震動；
③ 儀器附近是否有運動金屬物體，如小推車、檢修工具、操作人員的手表、鑰匙等；
④ 和儀器共用的一組220V電源相線上是否有大負載，如電焊機、大電機等；
⑤ 電源電壓是否穩定，儀器周圍是否有大功率變頻器等干擾。
⑶ 補充說明：
在北方地區冬季天氣干燥，輸送帶運轉時可能會聽到靜電打火聲，從而導致儀器不穩定，此時可以用濕毛巾擦拭傳送帶，消除靜電。
1. 故障檢查分析
⑴ 打開儀器箱，（注意保護線路板，不要造成短路）輕按啟動/停止按鈕，此時可以看到下層線路板上的繼電器RL1會動作。如果繼電器不動作，可以先用萬用電表測量繼電器邊上的二極管的反向電壓，在按動啟動/停止按鈕時這里的電壓在0V與15V之間跳變。當這里的電壓在15V時，繼電器應該吸合。
2. 故障解決方法
⑴ 如果二極管的反向電壓正常而繼電器不動作，可以購買同一品牌同種型號繼電器換上。
⑵ 如果二極管的反向電壓不正常，先檢查面板后面的連線以及儀器箱內的各連線是否牢靠，是否有松動。如果各連線連接可靠，沒有松動，而電壓仍然不正常，請與本公司技術人員聯系。
⑶ 如果繼電器動作正常，請檢查電機連線是否松動。
⑷ 對于重型機架，請檢查：
① 3相交流電是否缺相；
② 打開電機控制箱，檢查熱繼電器是否過載保護。
Δ特別提示：3相電機不能缺相運行，否則會燒毀電機。380V應采用3相4線制，相線和地線不能出現接線錯誤，否則將導致電機發熱，機架帶電！
1. 故障檢查分析
⑴ 檢查儀器空機運轉是否穩定，是否報警。若空機運轉不穩定，誤報警，請按前述現象一中解決方法解決。
⑵ 若空機運轉穩定，合格產品通過時報警，主要原因?yàn)樵擃惍a(chǎn)品的參數設置不正確，導致誤報警。
2. 故障解決方法
⑴ 開機，進入“產品設置”菜單。
⑵ 進入“產品XX”菜單。
⑶ 進入“自學習”設置，等待3秒后放入產品，系統會自動采集該產品的信息，然后在10秒鐘后自動設置機器參數。等屏幕出現“自學習完成”后按退出按鈕。
⑷ 進入“手動設置”菜單，根據上面自學習結果的提示，設置相應通道的靈敏度大?。?-255）。此時按啟動按鈕，放入產品，當產品通過時機器不報警，在該產品中加入標準測試塊，如加入Fe 1.2，再次放入檢測時能穩定報警，說明本次自學習設置成功，退出到頂級菜單。
⑸ 進入“產品檢測”菜單，選擇第⑵步中所設置的產品號，按“確定”進入“產品檢測中…”界面，按“啟動”按鈕，然后可以依次放入產品，開始正常檢測。
1. 檢測靈敏度下降：可能因檢測探頭積垢、參數設置錯誤或檢測線圈老化導致。可使用干凈軟布清潔探頭；參照高晶公司說明書，重新設置合適靈敏度參數；若線圈老化，及時聯系高晶專業技術人員進行更換。
2. 誤報警頻繁：常由電磁干擾、產品特性誤判或設備不穩定引發。建議將設備遠離大型電機等干擾源，或進行屏蔽處理；啟用高晶金屬檢測機的雙頻 / 多頻檢測模式，針對產品特性優化參數；聯系高晶工程師對設備進行全面校準，確保運行穩定。
3. 輸送帶運行異常：滾筒安裝不平行、張力不均勻、物料放置不當或電機故障都可能造成此問題?？墒謩?dòng)調整滾筒位置，校正輸送帶運行軌道；通過張緊裝置調節輸送帶張力；確保物料均勻上料；若電機出現故障，及時聯系高晶檢修線路，更換損壞部件。
4. 顯示異常：顯示屏連接線松動、電源故障或顯示屏自身?yè)p壞都可能導致該問題。先檢查連接線，重新插拔或直接更換；若電源適配器異常，及時更換；若涉及主板電源電路故障或顯示屏損壞，需由高晶專業人員進行檢修與更換。
5. 頻繁報警（綜合原因）：靈敏度過高、線圈故障、電路元件損壞、環境干擾，或產品 / 包裝本身含金屬都可能引發頻繁報警?？上冗m當降低靈敏度；若因線圈或電路問題，聯系高晶技術團隊檢修更換；針對環境干擾，遠離干擾源或進行減震處理；對于產品 / 包裝含金屬的情況，利用高晶設備的特殊參數設置功能，精準區分正常金屬成分與異物，減少誤報。
